Грамотное использование весового оборудования на предприятии позволяет:

• повысить выход и качество продукции;
• повысить точность дозирования, как следствие — уменьшить перерасход продукции;
• увеличить производительность труда персоонала;
• обеспечить учёт сырья и готовой продукции.

Конструктивно “Автоматизированные весовые устройства для продуктов переработки зерна Гелиос-149” (Дозаторы) содержат следующие элементы и должны соответствовать следующим требованиям:

• исполнительные пневматические механизмы и вспомогательное оборудование к ним – редуктор, воздухоочиститель, клапана и т. п. (FESTO);
• исполнительные и входные бесконтактные электронные ключи, датчики,
• датчики положения поршней пневмоцилиндров (задвижек), датчики уровня в надвесовых бункерах,
• от короткого замыкания в нагрузке ключей быть предусмотрены плавкие предохранители,
• при работе управляющий микропроцессорный блок осуществляет:
  - подсчет количества навесок (доз);
  - подсчет общего веса доз;
  - задание производительности и т.п.;
• управление состоянием силовых ключей исполнительных механизмов и пневматики;
• считывание сигналов с датчиков;
• обнуление веса тары;
• набор веса, согласно заданным оператором значениям;
• аварийный останов за минимальное время без ожидания действий оператора;
• технологический останов при срабатывании того или иного датчика;
• Степень защиты IP-64
• Количество дискретных входов 24В — от 8 до 16
• Количество дискретных выходов 24В(220В) — от 8 до 24
• Связь — RS485
• Русскоязычное интуитивно понятное меню настройки

Дозаторы конструктивно состоят из весового устройства и вторичного измерительного преобразователя (управляющий микропроцессорный блок).

Весовое устройство состоит из грузоприемного устройства представляющего собой весовой бункер с механизмом выгрузки в конус или конус с механизмом захвата, подвешенный на (трех или двух) весоизмерительных тензорезисторных датчиках типа BCL или HBS (Госреестр средств измерений №17612-00), закрепленных на опорной раме корпуса дозатора или станине. Над верхней частью грузоприемного устройства располагаются заслонки подачи продукта. Над заслонками могут быть также установлены роторный или шнековый питатели с накопительным бункером. В нижней части конуса находится зажим для закрепления тары или встряхиватель тары с механизмом захвата.

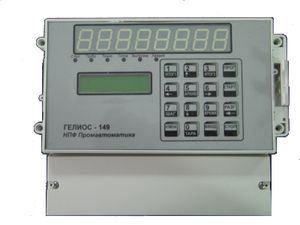

Вторичный измерительный преобразователь включает в себя весовой терминал с цифровым отсчетным устройством. Управление дозатором осуществляется посредством клавиш на лицевой панели весового терминала.

Выпускаются по ГОСТ 10223-97 и техническим условиям ТУ 5142-007-92203596-2012 и сертификату соответствия C-RU.АГ92.В.04188.

Модификации дозаторов отличаются диапазонами дозирования, дискретностями отсчета, классами точности по ГОСТ 10223-97, габаритными размерами и массой

Варианты исполнения дозаторов отличаются грузоприемным устройством, приводом заслонок, питателем и захватам.
Модификации имеют обозначение ДТВ-Н-К-Т-П-Д-З, где
  Н – наибольший предел дозирования, кг;
  К – класс точности по ГОСТ 10223-97 (0,2; 0,5; 1);
  Т – тип грузоприемного устройства (К – конус с механизмом захвата, 1Б – один весовой бункер, 2Б – два весовых бункера);
  П – тип привода заслонок (П – пневматический, Э - электрический мотор редуктор);
  Д – тип питателя (0 – отсутствует, Р – роторный, Ш – шнековый)
  З – тип захвата (0 – отсутствует, Р – ручной без встряхивателя, РВ – ручной с встряхивателем, П - пневматический без встряхивателя, ПВ - пневматический с встряхивателем)

Варианты исполнения дозаторов отличаются типами грузоприемного устройства, привода заслонок, питателя и захвата.

Пример записи обозначения дозатора при его заказе и в документации другой продукции: «Дозатор ТУ 5142-007-92203596-2012»

Гарантия на все дозаторы 1,5 года.

Возможно создание дозаторов с габаритами измененными по требованию заказчика

На заказ возможно изготовление дозаторов под заданные габаритные размеры, разработка конструктивно новых дозаторов, реализация дополнительного функционала под требования заказчика, увеличение производительности, адаптация под другие типы продуктов.

Скачать руководство по эксплуатации
