Можно добавить шнек используя ранее описанные методы. Но это долго.
Воспользуемся методом копирования. Кликните на компоненте "vmchaBeep",
затем правой кнопкой мышки на компоненте "vuBeep" и выберите "Копировать".
Далей правой кнопкой мышки кликните по рабочей области ("Line_1") и

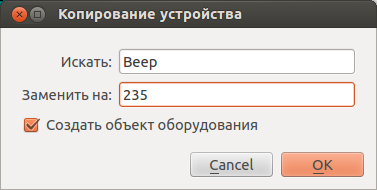

выберите "Вставить". В появившемся окне отредактируйте поля в соответствии
с изображением приведённым ниже и нажмите кнопку "OK".

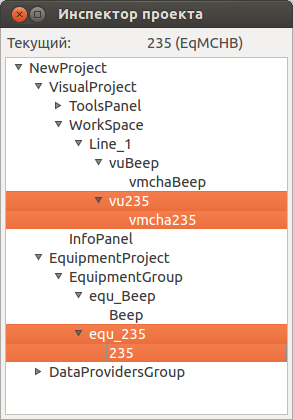

В результате в проект добавится элемент оборудования и его визуальное
представление.
Внесём необходимые изменения в свойства созданных компонентов.

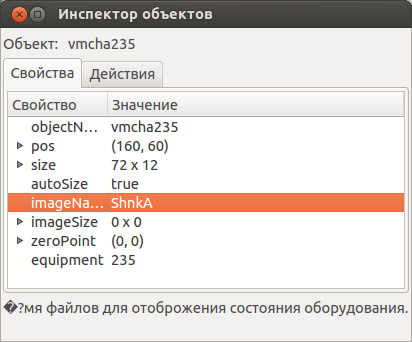

vmcha235
Меняем название изображения.
equ_235
Редактируем "TagRoot" и "title".
В отличии от звонка, который на производстве может быть один и потому ни
как не обозначен, объекты оборудования (в подавляющем большинстве случаев)
имеет уникальный номер. В нашем случае шнек имеет номер 235. Чтобы
отобразить этот номер добавим в "vu_235" компонент "VisMchLabel".
В окне проекта, мышкой (нажав на на нём левой клавишей мышки, и не
отпуская её) переместим изображение метки в необходимое положение.

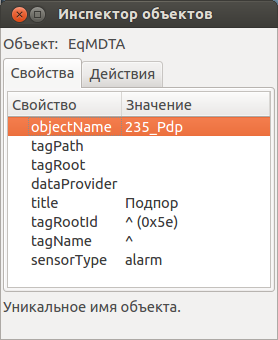

В инспекторе проекта, добавим в "equ_235" компонент "EqMDTA" и
отредактируем его свойства согласно рисунку приведённому ниже.

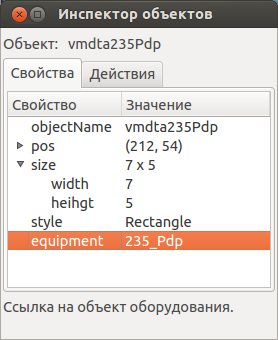

В "vu235" добавим компонент "VisMdta" и настроим его.
В окне проекта, мышкой (нажав на на нём левой клавишей мышки, и не
отпуская её) переместим изображение датчика в необходимое положение.

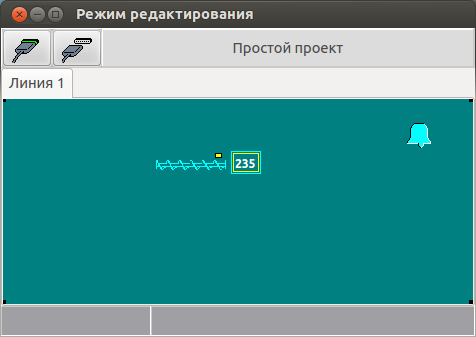

В результате получим окно проекта подобное рисунку.
