Создадим визуальное представление звонка. Кликнем правой кнопкой мышки
на темно-зелёной области окна визуального представления проекта (далее -
"окно проекта") и, в появившемся контекстном меню, выберем "Добавить". Из
появившегося списка выберем
VsqUnit - компонент для группировки элементов оборудования. На экране

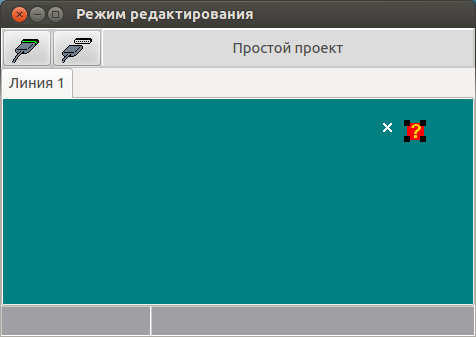

отобразится "крестик" точки привязки элементов оборудования. Кликнув на
нём правой клавишей мышки, добавим VisMCHA - компонент отображающий
состояние исполнительного механизма (звонка). Получим нечто подобное
изображённому на рисунке.
Компонент для группировки элементов оборудования (VsqUnit)
отображается если у него нет дочерних компонентов или
активен один из них. В остальных случаях он не отображается.
Заметьте, выбирая компонент в окне проекта, он становится активным в
инспекторе проекта. Чтобы отредактировать свойства компонента - дважды
кликните по нему левой клавишей мышки.

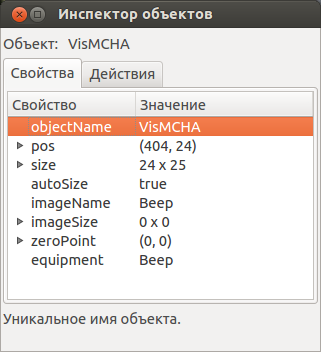

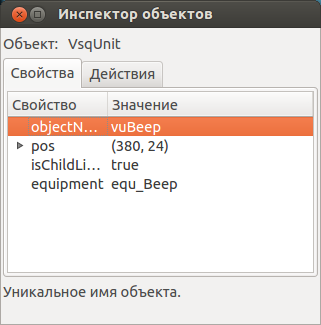

Дадим новым компонентам осмысленные имена и свяжем их с элементами
оборудования. Кроме того для VisMCHA зададим имя файла с условным
изображением механизма.

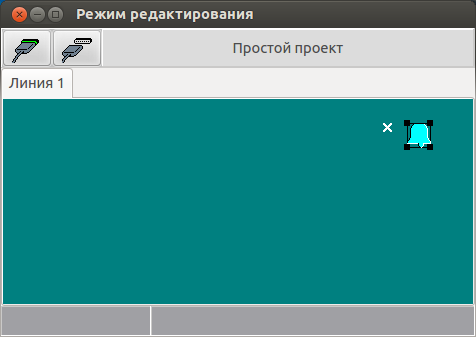

В результате получим следующее.
