VisLabel Описание класса

VisLabel служит для отображения различной информации в виде текстового сообщения и позволяет организовать вызов панели редактирования параметров проекта.

Информация может быть статической или динамически изменяющейся.

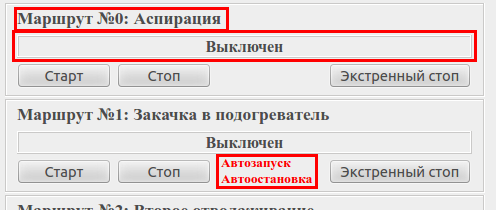

Статическая информация задаётся при помощи свойства text, при этом свойство script должно быть пустым. На рисунке статической меткой является название маршрута.

Для реализации динамической метки необходимо задать скрипт изменения информации (script) и, если необходимо, набор тегов (eqVarSet). В процессе работы проекта, происходит периодический вызов скрипта, который может изменить текст и вид метки в зависимости от значений тегов. Подробнее здесь.

Кроме отображения информации, метка может осуществлять вызов панели редактирования параметров проекта. Для этого необходимо в свойстве eqParameters задать ссылку на набор параметров проекта (EqParameters). Если контроллер не определён, то перед вызовом панели проверяются права пользователя на редактирование параметров, иначе права проверяются контроллером. Подробнее здесь.

При необходимости редактировать только один параметр, в свойстве parameterIndex нужно указать индекс нужного параметра.

Родительский класс: VisBase

Объект данного класса должен быть частью (дочерним объектом) одного из потомков VisContainer.

Свойства объекта

text
pos
size
font
textColor
backgroundColor
reqPosColor
autoFillBackground
shadow
shape
alignment
wordWrap
script
eqVarSet
eqParameters
parameterIndex
controller
ctrlInfo

Описание свойств

text

Текст метки.

pos

Положение метки.

size

Размер метки.

font

Стиль шрифта.

textColor

Цвет текста.

backgroundColor

Цвет фона метки.

autoFillBackground

Закрашивать фон.

Значение параметра равное "true" говорит что фон метки должен быть закрашен, инача фон прозрачный.

shadow

Вид рамки вокруг метки.

Plain - плоская
Raised - выпуклая
Sunken - утопленная

shape

Стиль рамки вокруг метки.

alignment

Выравнивание текста.

wordWrap

Перенос слов.

script

Периодически исполняемый скрипт.

Скрипт - периодически вызываемая подпрограмма, позволяющая изменять информацию и внешний вид метки.

eqVarSet

Ссылка на набор тегов.

Данное свойство должно содержать ссылку на набор тегов (EqVarSet). Набор тегов может использовать в процессе выполнения скрипта для получения значений тегов. Доступ к значениям тегов осуществляется по индексу тега в наборе. Например, для получения значения первого (индекс = 0) тега необходимо использовать выражение obj.getVar(0).

eqParameters

Ссылка на набор параметров.

Данное свойство должно содержать ссылку на набор параметров (EqParameters). Если набор параметров определён, то при клике на метке происходит вызов редактора параметров.

parameterIndex

Индекс редактируемого параметра.

Свойство позволяет вызвать либо панель редактирования параметров (значение = -1), либо "простой" редактор одного параметра с соответствующим индексом (значение >= 0).

controller

Контроллер действий пользователя.

ctrlInfo

Дополнительная информация для контроллера.

Использование скрипта

Скрипт может использовать объекты и функции описанные ниже.

lbl - QLabel.

Можно использовать все "public slots" объекта.

obj - собственно этот компонент (VisLabel).

Для него доступны:

void setText(QString arg) - изменить текст

QVariant getVar(int idx) - получить значение переменной

QVariant getParameterValue(int idx) - получить значение параметра

void setTextColor(QColor arg) - установить цвет текста

void setBackgroundColor(QColor arg) - установить цвет фона

void setTextColor(int arg) - установить цвет текста

void setBackgroundColor(int arg) - установить цвет фона

void show() - показать

void hide() - спрятать

QString FloatToStr(double v, int prec) - преобразовать число в строку. prec - количество знаков после запятой.

Примеры:

Вывод процента (переменная с индексом = 0, равная процент * 10), с точностью до десятых.

percent = obj.getVar(0);
lbl.text = obj.FloatToStr(percent/10, 1);

Вывод информации о состоянии маршрута.

state = obj.getVar(0);



      switch (state) {

      case 0: lbl.text = "Выключен"; break;

      case 1: lbl.text = "Ожидание уст.задвижек, ДВУ..."; break;

      case 2: lbl.text = "Готов к старту. Нажмите СТАРТ"; break;

      case 3: lbl.text = "Запуск... Осталось " + (obj.getVar(3) - obj.getVar(1))
      + " сек" ; break;

      case 4: lbl.text = "Запуск приостановлен"; break;

      case 5: lbl.text = "Работает"; break;

      case 6: lbl.text = "Останов... Осталось "+ (obj.getVar(4) - obj.getVar(2))
      + " сек"; break;

      case 7: lbl.text = "Останов приостановлен"; break;

      default:

        lbl.text = "?";

      }



      if (state >0) {

        obj.setBackgroundColor(0x00FF00);

      } else {

        obj.setBackgroundColor(0xCCCCCC);

      }

Использование контроллера

Без использования контроллера, при клике на метке, происходить проверка прав на редактирование параметров и, если права есть, вызов соответствующего редактора.

Если нам необходимо иметь возможность разрешить редактирование параметров пользователям с другим типом прав (например, право на редактирование маршрутов), или перед вызовом редактора задать вопрос, или после редактирования параметров сохранить соответствующее сообщение, то необходимо использовать один из контроллеров действий пользователя.

О контроллерах см. "Контроллер действий пользователя".

Метка использует контроллер в режиме "проверить права - задать вопрос - действие (вызвать редактор параметров) - сохранить сообщение".

Метка предоставляет контроллеру следующие данные:

Тип сообщения.
Объект сообщения.
Текст сообщения.
Вопрос для подтверждения вызова панели редактирования параметров.

Есть два варианта формирования этих данных - простой и расширенный.

Простой вариант.

Контроллеру передаются только объект сообщения (указывается в свойстве ctrlInfo без использования символа ";") и, если произошло изменение параметра, текст сообщения.

Тип сообщения производит и вопрос остаются не определёнными (на "усмотрение" контроллера).

Расширенный вариант.

Если в свойстве ctrlInfo используется символ ";" хотя бы один раз, то используется данный вариант.

Данные задаются в следующем порядке: "тип;объект;текст;вопрос".

Любое из полей может быть не определено, соответственно будут не определены соответствующие данные.

Например, если мы хотим передать только вопрос, то значение свойства будет ";;;вопрос".

Внимание! Пробел является допустимым значением.

.
