Распайка разъема питания и связи плат ввода/вывода promauto

Разъем не пронумерован и не подписан, поэтому располагаем плату следующим образом:

  • сторона пайки сверху
  • 4-х пиновым разъемом к себе

Пины разъема отсчитываем слева направо.

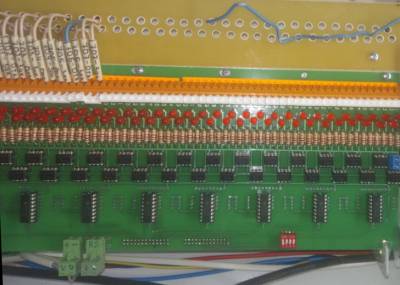

PDIO, PDIONB

1 2 3 4
DC 5V RS-485
+ - A B

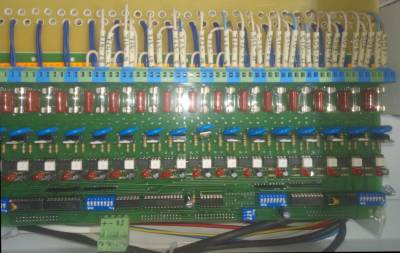

PRKS, PDAT

1 2 3 4
DC 5V RS-485
+ - B A

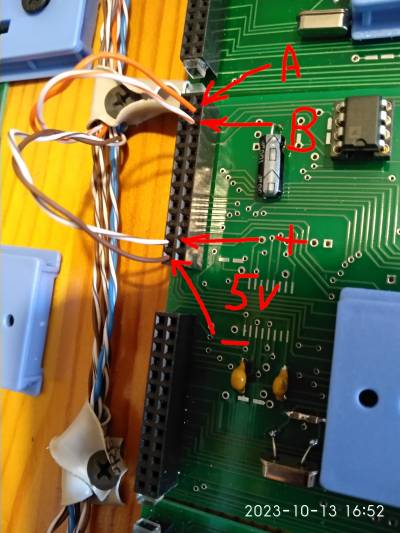

pDIO pinout
