wessvr

Модуль архивации весовых данных. Предназначен для замены старого архиватора (wessvr.exe). Данный модуль требует включения в задачу.

Поддерживает работу со следующими модулями:

Рекоммендуется во всех случаях использовать универсальный модуль wessvr.adapter.

В системе может быть более одного одновременно работающих модулей wessvr с разными svrnamе. Один модуль может содержать несколько устройств. Устройства - это весы и прочи ее оборудование, данные которых подлежат архивации. Список устройств и их конфигурация содержится в базе данных (таблица MODULES).

Как и в старом wessvr значения счетчиков накапливаются в оперативных таблицах MAIN и MAINHR, после чего сбрасываются в архивы STAT и STATHR по одному из событий:

• наступление нового периода (смена или час)
• изменение в таблице MODULES одного из значений IDPROD, IDBRIG или IDBATCH.
• откат счетчиков

• Уменьшено количество транзакций на цикл. Выборочно устанавливается режим одна транзакция на цикл, либо подтверждение после обработки каждого устройство (параметр singleTransaction).
• Отображение отката счетчиков в архивах STAT и STATHR отдельной записью и пометкой в поле SETBACK. Пример ситуации:

  Диапазон счетчика веса = 1000.
  Значение SWEND откатывается с 950 на 50.
  Расчет веса при откате: 100 = 1000 - 950 + 50.

  |  SWBEG|  SWEND|    WES|SETBACK|
  +-------+-------+-------+-------+
  |    750|    950|    200|      0|
  |    950|     50|    100|      1|
  |     50|    450|    400|      0|

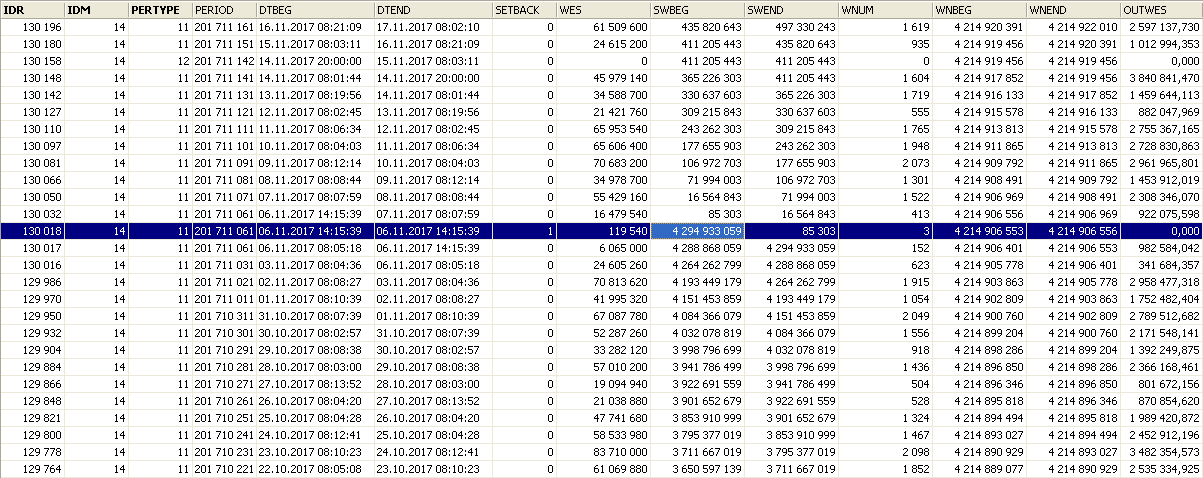

  Реальный пример:


• Настраиваемые таблицы архивирования. Помимо стандартных MAIN/STAT и MAINHR/STATHR можно сделать архивацию через любое количество минут.
• В MAINы добавлено поле PERIOD.
• Возможность отключать передачу значения в WesSvrState устройства.
• Автоматическое создание базы данных при ее отсутствии.

plugin.wessvr:
  enable: on

  module.wessvr:
    svrname:    wessvr
    database:   db
    schema:     zlak
    singleTransaction: on
    wesSvrStateEnabled: on

    arctables:
      - main:     MAIN
        stat:     STAT
        interval: 0

      - main:     MAINHR
        stat:     STATHR
        interval: 60

      - main:     MAIN5M
        stat:     STAT5M
        interval: 5



Если arctables не указать явно, то будет использована следующая конфигурация:

    arctables:
      - main:     MAIN
        stat:     STAT
        interval: 0

      - main:     MAINHR
        stat:     STATHR
        interval: 60

Для каждого устройства создается набор тегов. Теги начинаются с имени устройства (для примера далее используется имя устройства WFST):

Существует два способа получения текущей производительности, определяемые в MODULES.OUTCALCMODE, равное 0 по умолчанию.

При значении 0 текущая производительность считывается из тега Output. При значении > 0 текущая производительность расcчитывается на основе поступающих данных текущего веса.

Полученная производительность, записываемая в ARCVAL.SUMWES, является средним значением за период MODULES.ARCOUTTIME (секунды). Периодичность записи в ARCVAL установливается в MODULES.ARCOUTPER (секунды).

Как и везде, в таблице ARCSTATUS для обратной совместимости оставлены старые названия полей. Назначение полей следующее:

• NOCONNECT - связь с модулем:
  • 0 - ОК
  • >0 - отсутствует
• NOOPC - не используется
• NODATA - статус архивации
  • 0 - OK
  • 1 - нет связи
  • 2 - ошибка целостности (CRC16)
  • 3 - данные не достоверны
  • 4 - нет данных (теги не найдены)
  • 99 - старт архивации
  • 100 - архивация отключена

Иногда значения полей STATUS1..5 изменяются сильно часто, что делает архивацию статуса малоинформативной. Например, ранние версии весового блока Гелиос в State отображали не только текущий режим, но и стадию дозирования. Для предотвращения подобной ситуации в таблице MODULES есть поле ARCSTATUS_OFF, по умолчанию равное 0. Если требуется не реагировать на изменение какого-либо поля STATUS1..5 необходимо взвести соответствующий бит этого поля.

Например, при значении 1, изменение STATUS1 не повлечет добавление новой записи в таблицу ARCSTATUS. При значении 0x1F все изменения в STATUS1..5 игнорируются.

Простоем модуля называется временной интервал между двумя последовательно выполненными отвесами, значение которого превышает заданное предельное время (порог простоя).

Для фиксации простоев модуля предназначена таблица STATIDLE.

Порог простоя задается в MODULES.TIMEIDLE отдельно по каждому модулю. Если задан 0, то фиксация простоев не выполняется.

Принцип работы
1. При старте считывается время последнего отвеса из ARCVAL.DT.
2. Ожидание фиксации нового отвеса в ARCVAL.
2. После фиксации отвеса в ARCVAL вычисляется интервал между временами последнего и текущего отвесов
3. Если полученное значение превышает порог простоя, то создается запись в STATIDLE
4. Время текущего отвеса запоминается как время последнего отвеса.
5. Переход к п.2.

Для предотвращения «миллионов» (больших значений в MAIN/STAT) используются две проверки StepBack и BigDeltaWes.

StepBack - защита от отката назад. Если значение счетчика веса или отвесов изменилось и стало меньше чем предыдущие, то выдерживается пауза 60 секунд.

BigDeltaWes - защита от слишком большого увеличения значения веса. Если значение счетчика веса увеличилось на более чем допустимое, то выдерживается время 60 секунд. Допустимое значение задается в поле MODULES.WESINCMAX командой:

m:wmax <idm> <value>

Для удобства определения WESINCMAX можно использовать команду m:wmaxlist:

run>wessvr:wmaxlist

run>
 IDM DESCR                 WESINCMAX    LASTWES   DELTAWES
   1:WHIGH                    250000      49953      49620
   2:WFST                     250000      29982      29900
   3:WSCN                     250000      20002      20040
   4:WVHZ                     250000      52436      51477
   5:WOTR                     250000      25329      25170
  12:WEL1                     250000       8312       9200
  13:WEL2                     250000       8996      10005
  14:WBKKA                    250000      29852      29740
  15:WSHZA                    250000      15062      14990
  16:WSHMA                    250000      24994      25000
  17:WSHBA                    250000      50123      44950
  20:WBFAS                    250000          0       2002
  22:WBKAR                    250000      10125      20200
  23:WELV                    5000000     911000     898000
  24:WSHBB                    250000          0      45420
OK


run>wessvr:wmax 12 50000

run>OK

В выводе команды m:wmaxlis две правые колонки подсказывают, какое должно быть значение в WESINCMAX, и обозначают следующее:

• LASTWES - среднее значение поля LASTWES последних 10 записей в таблице ARCVAL
• DELTAWES - наименьшая разница между значениями поля SUMWES последних 10 записей в таблице ARCVAL

Рекомендуется устанавливать значение WESINCMAX раз в 5-10 большим, чем значение заданной дозы весов.

Если значение WESINCMAX не установлено (равен 0 или null), то оно рассчитывается во время работы автоматически (последнее изменение веса, умноженное на 5).

Для перехода со старого архиватора wessvr.exe на новый требуется перенести данные из старой базы данных в новую, создаваемою автоматически модулем wessvr. Описание действий по шагам:

• создать два модуля database для подключения к новой (не существующей) и старой (существующей) базам данных.

  plugin.database:
    module.db:
      type:        firebird
      dbname:      /database/wes_fb30.fdb
      properties:
        encoding: WIN1251

    module.dbold:
      type:        firebird
      dbname:      /database/old_wes_fb30.fdb
      properties:
        encoding: WIN1251

  plugin.wessvr:
    module.wessvr:
      database:  db

  plugin.task:
    module.taskmain:
      modules:
        - db
        - wessvr

• запустить систему и выполнить команды:

  wessvr:import dbold
  reload wessvr

Данный способ перехода является рекомендуемым, т.к. новая база будет избавлена от ненужных артефактов, накопленных годами. Также в новой базе оптимизированы индексы некоторых таблиц.

Другой способ перехода - использовать старую базу. При этом потребуется добавить поле PERIOD типа integer в таблицы MAIN и MAINHR.

В архивных таблицах STAT и STATHR данные сохраняются без циклической перезаписи, и таким образом постоянно накапливаются. Для удаления ненужных данных используется команда w:sweep <year>. Пример использования:

wessvr:sweep 2016

Данная команда, посылаемая модулю с именем wessvr, удаляет все записи старше 2016 года включительно.

Для удобства построения отчетов в старом варианте весовой базы данных имеются хранимые процедуры GET_STAT и GET_STATHR. Они имеются и в новой версии базы данных, создаваемой автоматически модулем wessvr. Однако теперь вместо них рекомендуется использовать более эффективную универсальную процедуру FETCH_STAT:

CREATE PROCEDURE FETCH_STAT (
        TBLNAME VARCHAR(64),
        PERBEG INTEGER,
        PEREND INTEGER,
        MNAME0 VARCHAR(16), ... MNAME9 VARCHAR(16),
        ANDTEXT VARCHAR(200) = '')
    RETURNS (
        PERIOD INTEGER,
        WES0 BIGINT, ... WES9 BIGINT)

На входе необходимо указать имя таблицы (STAT, STATHR и т.д), период выборки включительно и имена устройств. Например, почасовая выборка за месяц:

SELECT * FROM FETCH_STAT('STATHR', 2017110100, 2017113123,
      'WHIGH', 'WFST', 'WSCN', 'WOTR', 'WFDR', '', '', '', '', '')

В параметре ANDTEXT можно задать дополнительное условие выборки, например:

SELECT * FROM FETCH_STAT('STATHR', 2017110100, 2017113123,
      'WHIGH', 'WFST', 'WSCN', 'WOTR', 'WFDR', '', '', '', '', '', 'and idprod=7')

Данная процедура служит для удобства отображения текущих данных из таблицы MAIN. Проблема в том, что данные за текущую смену могут частично уже находится в STAT, например, из-за смены продукта, обнуления счетчика и т.д. Процедура FETCH_MAIN позволяет отобразить суммарные текущие данные простым запросом. Сигнатура процедуры:

CREATE PROCEDURE FETCH_MAIN (
        TBLMAIN VARCHAR(64),
        TBLSTAT VARCHAR(64),
        WHERETEXT VARCHAR(200))
    RETURNS (
        IDM INTEGER,
        NAME VARCHAR(16),
        DESCR VARCHAR(32),
        DTBEG TIMESTAMP,
        PERIOD BIGINT,
        WES BIGINT,
        WNUM BIGINT)

Пример использования:

SELECT * FROM FETCH_MAIN('MAINHR','STATHR',
      'where md.name=''WHIGH'' or md.name=''WFST'' order by md.descr')

В WHEREHTEXT можно указать любое дополнительное условие WHERE, а также задать сортировку ORDER BY, используя алиасы таблиц:

• MD. - MODULES
• M. - MAIN
• S. - STAT

Процедура предназначена для построения итоговых отчетов за период времени. Данные возвращаются одной записью.

CREATE PROCEDURE FETCH_STAT_SUM (
    TBLNAME VARCHAR(64),
    PERBEG INTEGER,
    PEREND INTEGER,
    WNAME0 VARCHAR(16) = '', ... WNAME9 VARCHAR(16) = '',
    ANDTEXT VARCHAR(200) = '')
RETURNS (
    DESCR0 VARCHAR(32), ... DESCR9 VARCHAR(32),
    DTBEG0 TIMESTAMP,   ... DTBEG9 TIMESTAMP,
    DTEND0 TIMESTAMP,   ... DTEND9 TIMESTAMP,
    WES0 BIGINT,        ... WES9 BIGINT,
    WNUM0 BIGINT,       ... WNUM9 BIGINT)

Процедура предназначена для построения отчетов за текущий период времени. Данные возвращаются одной записью.

CREATE PROCEDURE FETCH_MAIN_SUM (
    TBLMAIN VARCHAR(64),
    TBLSTAT VARCHAR(64),
    WNAME0 VARCHAR(16) = '', ... WNAME9 VARCHAR(16) = '',
    WHERETEXT VARCHAR(200) = '')
RETURNS (
    DESCR0 VARCHAR(32), ... DESCR9 VARCHAR(32),
    DTBEG0 TIMESTAMP,   ... DTBEG9 TIMESTAMP,
    WES0 BIGINT,        ... WES9 BIGINT,
    WNUM0 BIGINT,       ... WNUM9 BIGINT)

Процедура предназначена для построения отчетов о текущей производительности:

CREATE PROCEDURE FETCH_STAT_SUM (
    WNAME0 VARCHAR(16) = '', ... WNAME9 VARCHAR(16) = '')
RETURNS (
    DESCR0 VARCHAR(32),       ... DESCR9 VARCHAR(32),
    DT0 TIMESTAMP,            ... DT9 TIMESTAMP,
    OUTWES0 DOUBLE PRECISION, ... OUTWES9 DOUBLE PRECISION)

Иногда работающий в учете весовой блок выходит из строя, и на его место ставят другой блок с таким же сетевым адресов, но с совершенно другими значениями суммарных счетчиков. Как результат, через некоторое время в отчетах появляются некорректные данные - «миллионы».

Данную ситуацию можно предотвратить, если у периферийного устройства, есть серийный (уникальный) номер, и если он меняется в процессе работы, то wessvr расценивает это как замену устройства, сбрасывает накопленные данные в STAT и меняет состояние текущих счетчиков в MAIN. Серийный номер отслеживается в теге SYSTEM.SN типа STRING в следующих устройствах:

• wessvr.adapter
• promauto.gelios.flow

Помимо серийного номера в данных устройствах отслеживается тег Replacement типа BOOL, при установке которого wessvr действует аналогичным образом, как при изменении серийного номера.

Записи STAT, которые образовались в результате данной ситуации, имеют в поле SETBACK значение 2.
