Контроллер UPS "Nano"

Контроллер питания UPS «Nano» является вспомогательным устройством, работающем совместно с ПЛК на базе jroboplc. Основное назначение устройства - мониторить работу блока питания и в случае, если идет работа от батареи, информировать об этом ПЛК, чтобы тот корректно завершил свою работу, а по завершении работы ПЛК устройство также отключает батарею, переводя тем самым блок питания полностью в выключенное состояние.

Дополнительно устройство может:

  • измерять температуру
  • опрашивать один логический вход (сухой контакт)
  • управлять двумя логическими выходами (реле), каждый из которых специализирован для управления:
    • кулером/нагревателем с зависимостью от измеренной
    • оповещателем об отсутствии связи с ПЛК.

Устройство контактирует с ПЛК посредством обмена данными по последовательной связи RS232 (9600, 8N1).

Со стороны ПЛК для работы с устройством необходимо использовать перефирийный модуль promauto.upsnano.

Не забыть установить BatTimeout и SerTimeout! (обычно это 40 и 5 сек соответственно)

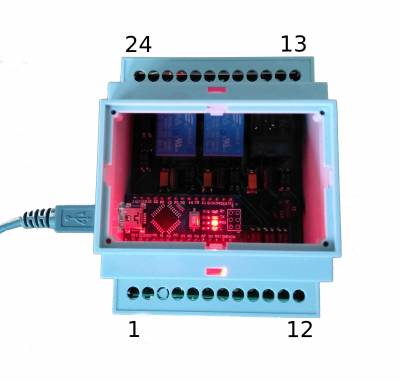

Назначение клемм

ИмяТипОписание
Сторона 1
1 InpGND вход БП -
2 InpVDD вход БП + 12В
3 - - Не используется
4 TrmGND выход Термодатчик
5 TrmDQ вход Термодатчик
6 TrmVDD выход Термодатчик
7, 8 AuxInp вход Резервный вход для сух/конт
9, 10 BatLow вход Подключается к одноименным клеммам БП
11, 12 AcOk вход Подключается к одноименным клеммам БП
Сторона 2
13,14 BatCtrl выход Реле батареи. Нормально-разомкнутые выходы. Включается между Bat+ блока питания и + аккумулятора
15 CoolerNO выход Реле кулера. Нормально-разомкнутый выход
16 CoolerCOM выход Реле кулера. Общий выход
17 CoolerNC выход Реле кулера. Нормально-замкнутый выход
28 AuxNC выход Реле резерв. Нормально-замкнутый выход
19 AuxCOM выход Реле резерв. Общий выход
20 AuxNO выход Реле резерв. Нормально-разомкнутый выход
21 Led1 выход Выход светодиода Power. Горит всегда, когда на выходе БП есть напряжение.
22 Led2 выход Выход светодиода Bat
23 Led3 выход Выход светодиода PLC
24 LedGND выход Общий выход для светодиодов

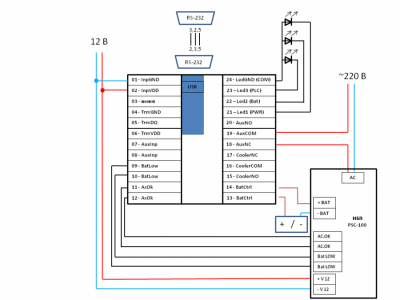

Схема подключения с разрывом 220В (использовать прошивку версии 2)

Светодиоды на плате

Отсчет от стороны подключения USB-кабеля:

  1. PLC
  2. Bat
  3. Power (не нужен)
  4. состояние реле Aux (опционально)
  5. состояние реле Cooler (опционально)
  6. состояние реле BatCtrl

Порты микроконтроллера

#PINИмяОписание
Входы
5 D2 inTermo Цифровой сигнал от датчика температуры
6 D3 inAcOk Дискретный сигнал АС ОК блока питания
7 D4 inBatLow Дискретный сигнал BAT LOW блока питания
8 D5 inAux Дискретный сигнал от резервного входа
Выходы
9 D6 outLed2 Дискретный выход на светодиод Bat
10 D7 outLed3 Дискретный выход на светодиод Plc
11 D8 outBeep Дискретный выход на звуковой оповещатель
12 D9 outBatCtrl Дискретный выход на реле батареи
13 D10 outCooler Дискретный выход на реле кулера
14 D11 outAux Дискретный выход на реле резерва

Описание работы

Устройство запитывается по USB от компьютера. Также через USB выполняется опрос устройства:

  • считывание состояния входов AcOk, BatLow, T, Cooler, AuxInp.
  • управление выходами BatCtrl, Cooler, Aux, Led2, Led3.

протокол обмена

Параметры последовательного подключения: 9600, 8N1.

Запрос:

<ver> <BatTimeout>  <SerTimeout>  <T_on> <T_off> <Aux>  <Test>      <crc32>
  0       1   2         3  4       5  6    7 8     9      10       11 12 13 14
  • BatTimeout - время отключения батареи при отсутствии опроса и AcOk=0 (сек)
  • SetTimeout - время определения отсутствия опроса (сек)
  • T_on - температура включения кулера (Градусы*10)
  • T_off - температура отключения кулера (Градусы*10)
  • Aux - управления реле:
    • b0b1 - управление AUX
      • = 0 - выкл
      • = 1 - вкл
      • = 2 - вкл, если нет связи 10 секунд
  • Test
    • b0 - BatCtrl в режиме ручного управления
    • b1 - BatCtrl ручной вкл
    • b2 - Cooler в режиме ручного управления
    • b3 - Cooler ручной вкл
    • b5-b6 - Режим работы звукоизлучателя: 0-нормальный, 1-тихий, 2-без звука

Значения BatTimeout, SetTimeout, T_on, T_off сохраняются в EEPROM.

Ответ нормальный:

0 <IO_state> <T_cur> <crc32>
0     1      2  3   4 5 6 7
  • IO_state - состояние входов и выходов:
    • b0 - вход AcOk
    • b1 - вход BatLow
    • b2 - вход AuxInp
    • b3 - выход Cooler
  • T_cure - текущая измеренная температура

Порядок записи слова - сначала старший байт, затем младший.

Ответ ошибочный:

FF <ver> 0 0  <crc32>
 0   1   2 3  4 5 6 7

выход Led1

Светодиод Power.Горит постоянно, когда на входе InpVDD и InpGND есть напряжение.

выход Led2

Светодиод Bat. Отображает состояние работы от батареи.

  • Не горит - работа от сети.
  • Горит постоянно - работа от батареи, AcOk=0.
  • Горит прерывисто (100ms) - работа от батареи, AcOk=0 и BatLow=1.

выход Led3

Светодиод Plc. Отображает состояние опроса от ПЛК:

  • Горит прерывисто (1s) - есть опрос.
  • Горит прерывисто (3 коротких 100ms, пауза 1s) - нет опроса.

выход BatCtrl

Cухой контакт, служит для разрывания цепи подключения аккумулятора к БП.

  • замыкается при AcOk = 1
  • размыкается, если одновременно:
    • AcOk = 0;
    • нет опроса от компьютера в течение SerTimeout+BatTimeout секунд.

выход Cooler

Cухой контакт, служит для управления кулером (охладителем/нагревателем).

  • замыкается при достижении температуры Ton
  • размыкается при достижении температуры Toff

Прошивка

Ссылки

Корпус

Описание 1

Купить 1

Микроконтроллер

Спецификация 1

Описание 1 2

Распиновка 1

Подключение датчика температуры 1

Подключение реле 1

разъемы
